Inline-HDMI-2.0-EDID-Manager

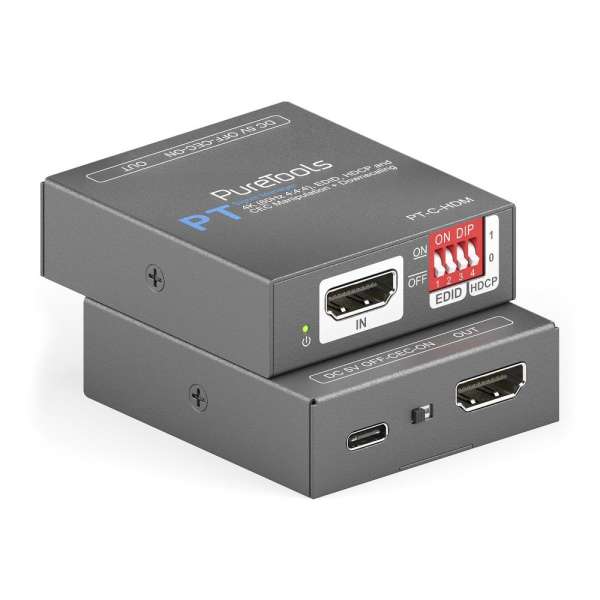

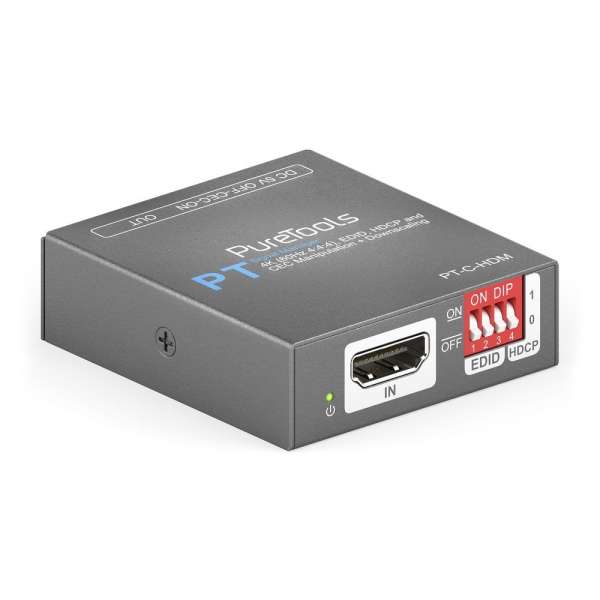

PT-C-HDM – HDMI 2.0 Signal Manager: Inline-Signalsteuerung und Kompatibilität für die AV-Integration
Der PT-C-HDM Inline-HDMI-Manager wurde entwickelt, um die Anforderungen an das Signalmanagement in professionellen AV-Umgebungen wie Besprechungsräumen, Kontrollräumen und hybriden Arbeitsplätzen zu erfüllen. Sein kompaktes, passives Design lässt sich direkt in HDMI-Signalwege integrieren und bietet erweiterte Kontrolle über EDID-Verhandlungen, HDCP-Konformität und CEC-Verhalten. Das Gerät ermöglicht zuverlässige Konnektivität und Systeminteroperabilität, insbesondere wenn Display-Hardware und Quellgeräte unterschiedlicher Generationen vorhanden sind. Flexible Konfigurationsoptionen unterstützen die nahtlose Anpassung an verschiedene Installationsszenarien und gewährleisten eine stabile Videoleistung und Systemzuverlässigkeit in einer Vielzahl von Einsatzkontexten.

• 18 Gbit/s Durchsatz und HDCP 2.2: Der PT-C-HDM unterstützt eine HDMI 2.0-Bandbreite von bis zu 18 Gbit/s und ist damit für 4K-60-Hz-4:4:4-Videosignale mit vollständiger HDCP 2.2-Konformität ausgelegt. Dies gewährleistet die Kompatibilität mit aktuellen UHD-Quellen und -Displays und sorgt für eine sichere Übertragung von Inhalten in professionellen AV-Anwendungen.

• Umfassende EDID-Emulation: Eine Auswahl an EDID-Emulationseinstellungen ermöglicht eine präzise Steuerung der Signalverhandlung. Das Gerät unterstützt gängige HD- und UHD-Auflösungen sowie benutzerdefinierte und Pass-Through-Konfigurationen und erleichtert so die Integration mit einer Vielzahl von Quellen- und Anzeigegeräten.

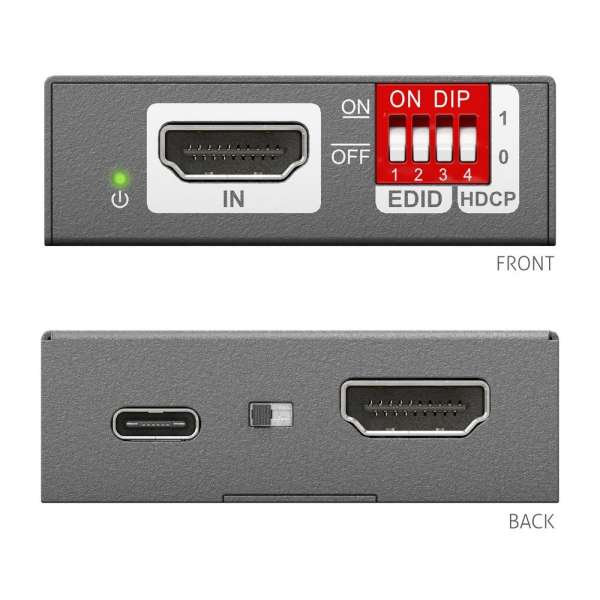

• Dip-Switch-HDCP-Verarbeitung: Die HDCP-Verarbeitung wird über einen dedizierten Dip-Switch gesteuert, der für stabile Handshake-Verbindungen zwischen den Geräten sorgt. Dieser hardwarebasierte Ansatz reduziert das Risiko von Authentifizierungsfehlern und vereinfacht die Fehlerbehebung in komplexen Signalketten.

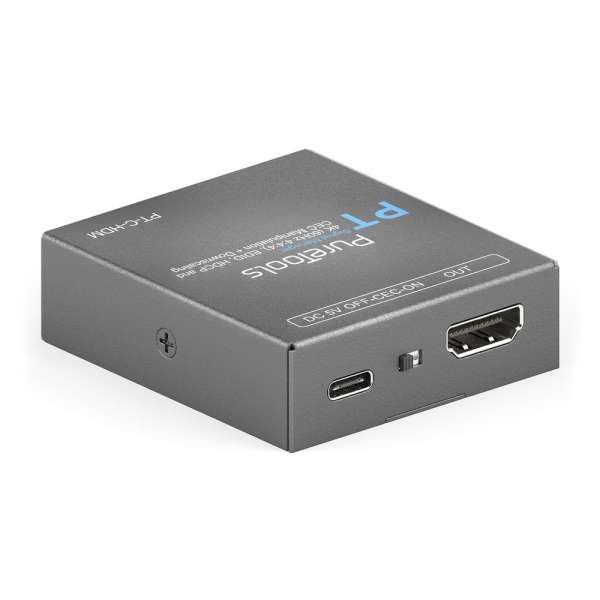

• Spezieller CEC-Ein-/Aus-Schalter: Ein einzigartiger CEC-Schalter (Consumer Electronics Control) ermöglicht es Installateuren, die CEC-Signalübertragung zu aktivieren oder zu deaktivieren. Diese Funktion erhöht die Flexibilität der Systemintegration und verringert unbeabsichtigte Geräteinteraktionen in Mehrzonen- oder gemeinsam genutzten AV-Umgebungen.

• Automatische Herunterkonvertierung von 4K auf 1080p: Die integrierte Herunterkonvertierungsfunktion wandelt 4K-Signale automatisch in eine 1080p-Ausgabe um. Dies gewährleistet eine optimale Videowiedergabe auf älteren Displays und unterstützt gemischte Hardware-Implementierungen ohne manuelle Eingriffe oder Signalverluste.

Zuverlässiges Signalmanagement für gemischte AV-Systeme
Der PT-C-HDM bietet wichtige HDMI-Signalsteuerung und unterstützt stabile EDID-Verhandlungen, robuste HDCP-Handshakes und flexibles CEC-Management. Durch die Kombination von automatischer Herunterskalierung mit hardwarebasierten Konfigurationsoptionen ermöglicht das Gerät die nahtlose Integration neuer und älterer Geräte in anspruchsvollen AV-Installationen.
